聊聊自動駕駛離不開的感知硬件

自動駕駛飛速發展，繞不開感知、決策和控制決策的經典框架，而感知作為自動駕駛汽車“感官”的重要組成部分，決定了自動駕駛系統對環境的理解和反應能力。為了讓自動駕駛汽車“感官”更強，需要在車輛上加裝必要的感知硬件。自動駕駛感知硬件的主要功能是幫助車輛“看見”和“理解”周圍環境，為駕駛決策提供必要的實時信息。今天智駕最前沿就帶大家來盤點常見的感知硬件！

2024-10-24 10:51:46

--關注、星標「智駕最前沿」，回復“智駕干貨”--

↓↓免費領?。?/span>超多份自動駕駛行業干貨↓↓

激光雷達（LiDAR）

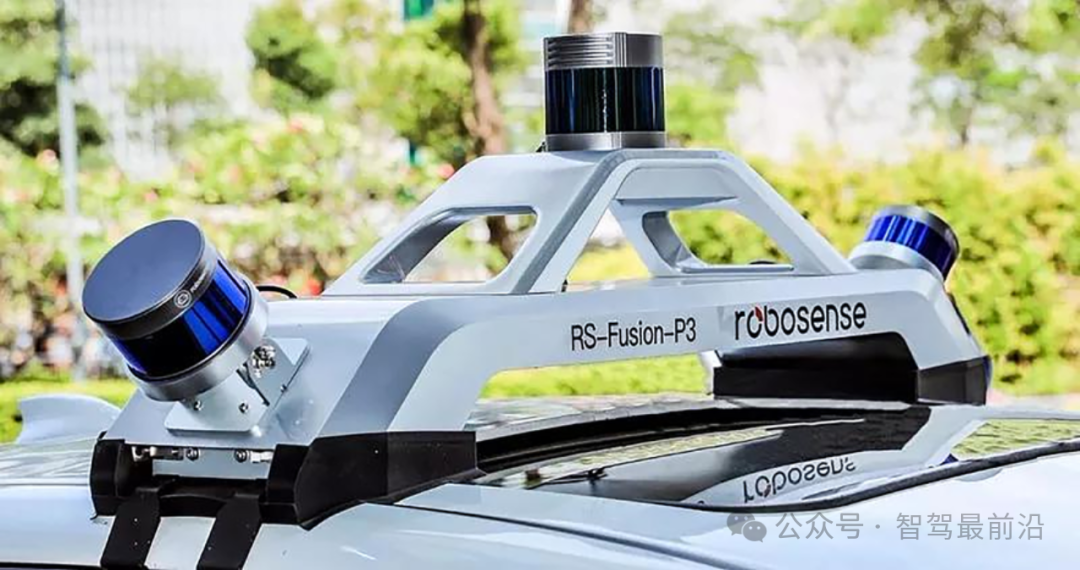

1.1 激光雷達的作用

激光雷達（LiDAR，Light Detection and Ranging）是一種基于激光技術的遙感測量設備，廣泛應用于自動駕駛車輛的感知系統。激光雷達通過發射激光脈沖并接收反射信號來測量物體與傳感器之間的距離，從而生成高精度的三維點云圖。這種圖像可以幫助自動駕駛車輛識別周圍環境中的物體，包括行人、車輛、建筑物等。激光雷達是自動駕駛車輛感知環境的核心設備之一，也是極具代表性的感知硬件。

1）高精度三維環境建模

激光雷達的獨特優勢在于其能夠通過掃描生成周圍環境的高精度三維點云數據。這種三維建模能力使得自動駕駛系統能夠精確地了解和重建車輛周圍的空間布局，從而為環境感知和路徑規劃提供基礎。

2）障礙物檢測與分類：

激光雷達在探測障礙物方面具有極高的精度。它可以識別道路上的各種障礙物，包括車輛、行人、路障等，幫助自動駕駛系統做出正確的避讓決策。此外，結合機器學習算法，激光雷達還可以對檢測到的物體進行分類，從而進一步提升感知系統的智能化程度。

3）定位與導航

激光雷達還能夠通過與高精地圖的匹配，實現精確的自定位。相比于GPS，LiDAR的定位精度要高得多，特別是在城市街道、隧道等GPS信號較差的環境中，激光雷達能夠發揮更為穩定的定位作用。

4）道路輪廓和特征識別

激光雷達可以精確地檢測道路的輪廓、坡度和其他物理特征，從而為自動駕駛系統提供關于行駛路徑的更多細節信息。這對于復雜道路場景下的車輛導航具有重要意義。

1.2 激光雷達的技術原理

激光雷達的主要基于時間飛行（Time of Flight, ToF）技術而工作，其核心技術原理如下。

1）脈沖發射與接收

激光雷達通過發射脈沖激光束，并利用光電探測器接收從物體表面反射回來的光信號。由于光速是已知的，通過精確測量光脈沖從發射到接收所需的時間，激光雷達能夠計算出物體與傳感器之間的距離。

2）點云生成

激光雷達通常會利用旋轉鏡頭或多線陣列探測器進行環境掃描。在一次完整的掃描過程中，雷達將從多個角度發射和接收激光脈沖，生成由數百萬個點組成的三維點云數據。這些點云數據代表了環境中各個物體的空間位置和形狀。

3）多回波檢測

激光雷達能夠捕捉多個回波信號，從而檢測到多個距離不同的物體。這種能力在復雜場景中尤為重要，例如在樹葉繁茂的區域，激光雷達可以檢測到前景物體后面的隱藏目標。

4）數據處理與融合

生成的點云數據通常非常龐大且復雜。為了將這些數據轉化為有用的信息，自動駕駛系統會應用多種數據處理算法，如點云濾波、聚類、分類和識別等。此外，激光雷達數據通常會與攝像頭、毫米波雷達等其他傳感器的數據融合，以提高整體的感知精度。

1.3 激光雷達的局限性

在自動駕駛技術中，激光雷達被廣泛應用于環境感知、定位導航和安全冗余等關鍵任務，是現階段很多車企實現自動駕駛技術非常必要的感知硬件，但它在實際應用中也存在一些不可忽視的局限性和挑戰。

1）成本高昂

激光雷達的制造工藝復雜，特別是高線束的激光雷達設備，價格非常昂貴。這在一定程度上限制了激光雷達在大眾市場汽車中的普及應用。盡管近年來激光雷達的價格有所下降，但仍未達到可以廣泛應用于經濟型車輛的水平。

2）惡劣天氣條件下的性能下降

激光雷達的性能在某些惡劣天氣條件下會明顯下降，例如在大霧、暴雨或積雪覆蓋的情況下，激光脈沖的傳播和反射會受到干擾，從而導致測距誤差增大或數據丟失。這使得激光雷達在某些應用場景下的可靠性受到質疑。

3）數據處理復雜性

激光雷達生成的大量點云數據需要強大的計算能力進行實時處理和分析。這對于車載計算平臺提出了較高的要求，特別是在需要與其他傳感器數據融合的情況下，數據處理的復雜性進一步增加。

4）尺寸和功耗

傳統激光雷達的體積較大，功耗也相對較高，這對于小型車或電動車來說，可能會造成空間布局和能效方面的挑戰。雖然目前市場上已經有更小型化的固態激光雷達，但其性能尚未完全達到傳統機械式激光雷達的水平。

5）對物體表面特性的依賴

激光雷達的探測效果在一定程度上依賴于物體表面的反射特性。例如，暗色物體或吸光材料會減少反射信號的強度，導致激光雷達難以準確測量距離。這對系統的可靠性提出了額外的挑戰，特別是在多樣化的城市環境中。

激光雷達作為自動駕駛感知硬件的重要組成部分，其高精度和實時性為自動駕駛系統的環境感知提供了有力支持。然而，隨著技術的發展，激光雷達仍需不斷優化，以克服其在成本、性能和可靠性方面的不足。也正因激光雷達現階段所存在的問題，有些企業選擇的自動駕駛路徑中，選擇了純視覺的方案，在這一方案中，以車載攝像頭作為主要的感知硬件。

毫米波雷達

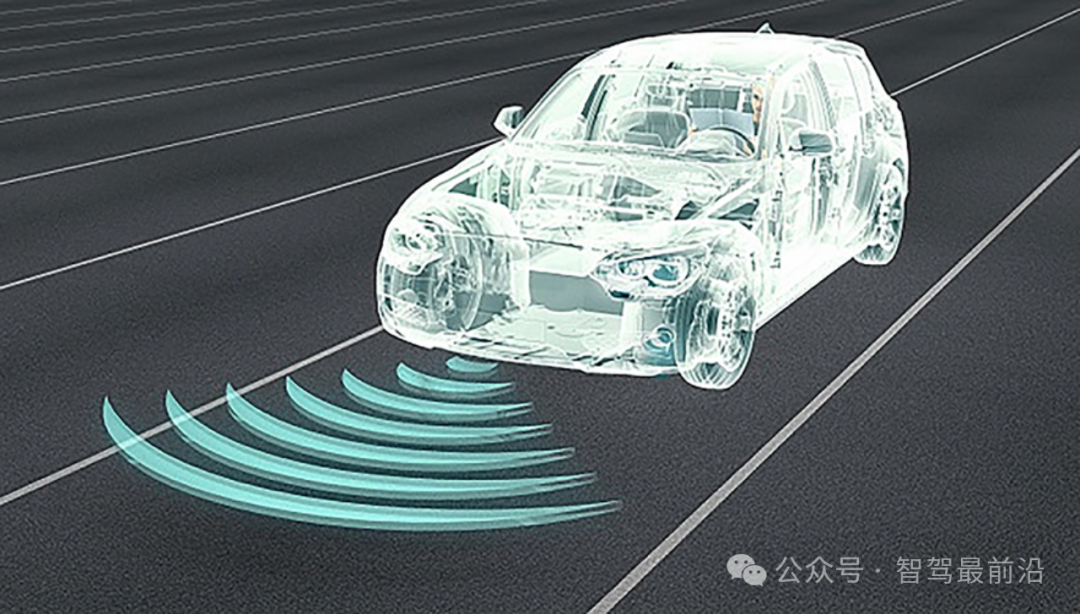

2.1 毫米波雷達的作用

毫米波雷達是一種利用毫米波頻段（一般為24 GHz至77 GHz）的電磁波進行目標檢測和距離測量的傳感器，在自動駕駛中被廣泛應用。它通過發射高頻電磁波，并接收目標反射回來的波，來計算目標物體的距離、速度和方位。這些信息可以幫助自動駕駛車輛感知周圍環境。

1）車輛周圍環境感知

毫米波雷達能夠在較遠的距離內檢測和追蹤物體，尤其是在惡劣天氣條件下，如大霧、雨雪等，它的表現優于攝像頭和激光雷達。毫米波雷達的高穿透性使其能夠可靠地感知車輛周圍的環境，為自動駕駛系統提供連續的環境數據輸入。

2）精確測距與測速

毫米波雷達的多普勒效應原理使得它在測量目標物體的相對速度方面具有獨特優勢。通過分析反射信號的頻率變化，雷達能夠?qū)崟r獲取物體的相對速度信息，這對于自動緊急制動（AEB）和自適應巡航控制（ACC）等功能至關重要。

3）車道保持與盲點檢測

毫米波雷達常被應用于車道保持輔助系統和盲點檢測系統中。它可以持續監控車輛兩側和后方的環境，檢測到潛在的危險，如快速接近的車輛或突然出現在盲點區域的物體，并及時發出警告，幫助駕駛員避免事故。

4）交叉路口防撞

在城市交通中，毫米波雷達可以用來監控交叉路口的復雜情況。通過檢測并預測交叉方向的來車行為，雷達可以為自動駕駛系統提供決策依據，從而避免潛在的碰撞風險。

2.2 毫米波雷達的技術原理

毫米波雷達工作在毫米波頻段，通常在24GHz或77GHz頻率范圍內。這種高頻段使得毫米波雷達具有較好的分辨率和抗干擾能力。

1）發射與接收

毫米波雷達通過天線陣列發射連續的電磁波，并接收由目標物體反射回來的信號。這些信號的頻率變化和時間延遲包含了目標物體的距離、速度和角度信息。

2）多普勒效應

毫米波雷達通過多普勒效應測量物體的相對速度。當目標物體接近或遠離雷達時，反射信號的頻率會發生變化，雷達通過檢測這種頻率偏移來計算目標物體的相對速度。

3）調頻連續波（FMCW）

大多數毫米波雷達采用調頻連續波（FMCW）技術來測量目標物體的距離。雷達發射頻率線性調制的電磁波，接收信號后，通過與發射信號的對比，計算出目標的距離。FMCW技術不僅能測距，還能測量目標的速度和角度。

4）目標分離與跟蹤

毫米波雷達可以通過波束形成技術（Beamforming）提高角度分辨率，從而區分并跟蹤多個目標物體。現代毫米波雷達采用多天線陣列和數字信號處理技術，以實現復雜場景中的高精度目標跟蹤。

2.3 毫米波雷達的局限性

盡管毫米波雷達在自動駕駛中具有廣泛應用，但依舊存在如分辨率有限、角度分辨率受限、對金屬物體的敏感性、環境中的干擾等局限。

1）分辨率有限

毫米波雷達的空間分辨率相對較低，難以像激光雷達那樣精確描繪環境的細節信息。這使得毫米波雷達在檢測和分類復雜場景中的物體時可能存在不足。

2）角度分辨率受限

毫米波雷達的角度分辨率依賴于天線陣列的設計和波束形成技術。由于天線數量的限制，雷達在區分和跟蹤角度接近的多個目標物體時，可能會出現識別不準確的情況。

3）對金屬物體的敏感性

毫米波雷達對金屬物體的反射較強，這雖然有助于識別車輛和其他金屬障礙物，但也可能導致多路徑效應和虛假目標的產生，影響測量精度。

4）環境中的干擾

毫米波雷達在某些情況下會受到環境中其他電磁波源的干擾，如相鄰車輛的雷達信號或通信設備的電磁波，這可能會影響雷達的探測能力和準確性。

5）數據處理與融合的復雜性

毫米波雷達的數據處理需要高效的信號處理算法，以實現實時的目標識別和跟蹤。與此同時，為了提升感知精度，毫米波雷達的數據通常需要與其他傳感器的數據進行融合，這增加了數據處理的復雜性和對計算資源的要求。

毫米波雷達作為一種重要的自動駕駛感知硬件，在環境感知、速度測量和目標跟蹤方面具有顯著優勢。然而，為了在復雜場景中實現更高的可靠性和精度，毫米波雷達仍需與其他傳感器緊密配合，并不斷提升其自身的技術能力。

車載攝像頭

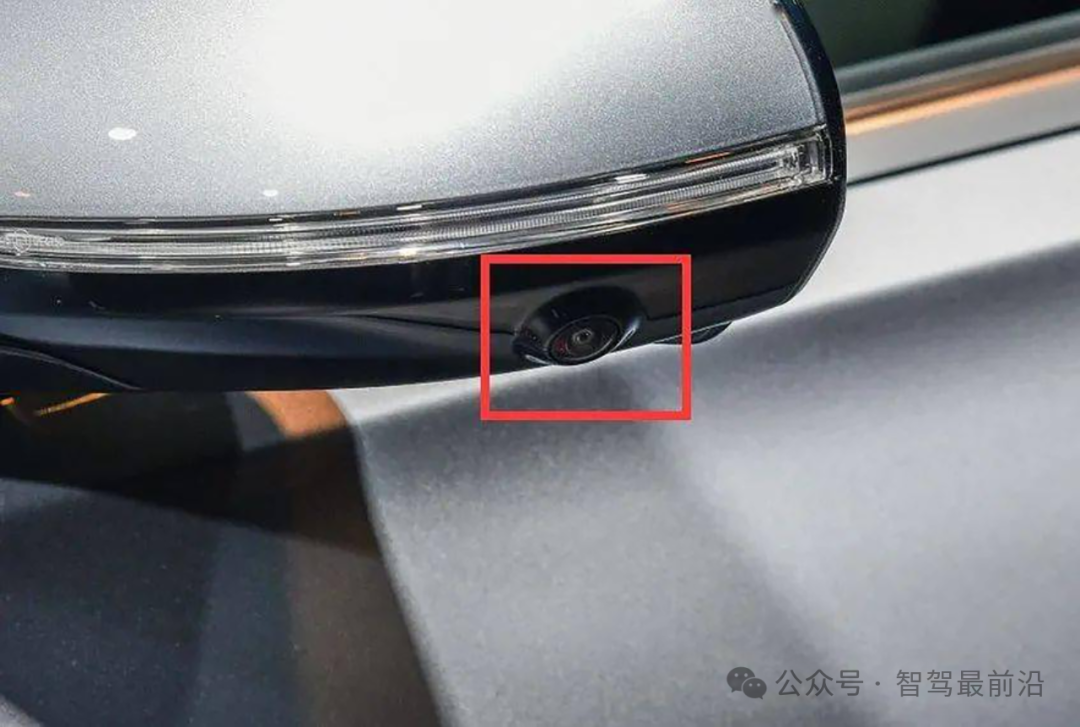

3.1 車載攝像頭的作用

車載攝像頭是一種安裝在車輛上的視覺傳感器，最為與我們?nèi)祟惖摹把劬Α苯咏?，用于捕捉周圍環境的圖像或視頻數據。這些數據可以被自動駕駛系統處理，用來識別和檢測道路標志、車道線、行人、車輛等物體，為自動駕駛的決策系統提供必要的信息。車載攝像頭是自動駕駛感知系統的關鍵組成部分之一。

1）道路標志識別與車道保持

攝像頭能夠準確識別道路標志、車道線等信息，幫助自動駕駛系統了解當前的道路環境，并遵循交通規則。例如，攝像頭可以識別限速標志、禁止超車標志，并將這些信息傳遞給駕駛決策系統。

2）交通信號燈識別

攝像頭能夠識別交通信號燈的顏色和狀態，輔助自動駕駛系統在路口做出正確的行駛決策，如停車、減速或繼續行駛。這在城市道路中尤為重要，交通信號燈識別技術是實現無人駕駛的關鍵之一。

3）物體識別與分類

通過圖像處理和深度學習算法，攝像頭可以識別道路上的行人、車輛、自行車等各種交通參與者，并根據其位置和運動狀態做出相應的決策。例如，在行人橫穿馬路時，系統會觸發緊急制動或避讓操作。

4）情景感知與駕駛決策支持

攝像頭能夠感知復雜的道路場景，如十字路口、環島、施工區等，并根據這些信息輔助自動駕駛系統做出合理的駕駛決策。此外，攝像頭還能用于監控道路兩側的環境，如路邊的停車車輛、廣告牌等，為系統提供更全面的環境信息。

5）乘客監控與安全保障

除了外部環境感知，車載攝像頭還可以用于車內乘客的監控。例如，駕駛員監控系統（DMS）通過攝像頭監測駕駛員的注意力狀態和疲勞程度，及時提醒駕駛員休息或采取安全措施。

3.2 車載攝像頭的技術原理

車載攝像頭的工作原理基于圖像傳感器技術和計算機視覺算法，其核心技術包括。

1）圖像傳感器

車載攝像頭通常使用CMOS（Complementary Metal-Oxide-Semiconductor）或CCD（Charge-Coupled Device）圖像傳感器。這些傳感器將光信號轉換為電信號，并生成圖像數據。CMOS傳感器由于其低功耗和高集成度，成為車載攝像頭的主流選擇。

2）圖像處理與增強

車載攝像頭的圖像處理模塊對捕捉到的圖像進行一系列處理，如去噪、增強、白平衡調整等。這些處理步驟旨在提高圖像質量，使其在不同光照條件下都能提供清晰、穩定的視覺信息。

3）計算機視覺與模式識別

計算機視覺技術通過分析圖像中的特征，如邊緣、紋理、顏色等，實現物體識別與分類。模式識別算法，如卷積神經網絡（CNN），在圖像中尋找特定的模式，用于識別行人、車輛、道路標志等目標。

4）立體視覺與深度感知

通過多攝像頭系統，車載攝像頭能夠?qū)崿F(xiàn)立體視覺，即通過計算多個攝像頭視角下的圖像差異來推測物體的距離和三維結構。這種深度感知能力對于自動駕駛系統理解環境中的空間布局至關重要。

5）圖像語義分割

圖像語義分割技術通過對圖像中的每個像素進行分類，生成語義地圖。這種技術可以幫助自動駕駛系統區分道路、行人、車輛等不同類別的物體，并在地圖上標注其位置和形狀。

3.3 車載攝像頭的局限性

車載攝像頭雖然在自動駕駛中占有重要地位，諸如特斯拉等車企，也將車載攝像頭作為主要的感知硬件，但因為車載攝像頭獲取的為圖片信息，在使用時存在很多的局限性。

1）對光照條件敏感

車載攝像頭的性能受光照條件影響較大。例如，在強光直射、逆光或夜間低光環境下，攝像頭的圖像質量會顯著下降，導致系統難以準確識別目標物體。這也是車載攝像頭在自動駕駛應用中的主要瓶頸之一。

2）視野受限與盲區問題

攝像頭的視野范圍通常受鏡頭焦距和安裝位置限制，難以全面覆蓋車輛周圍的所有區域，尤其是在車身后方和側面。雖然多攝像頭系統可以一定程度上解決這個問題，但依然存在盲區。

3）數據處理需求高

車載攝像頭生成的大量圖像數據需要實時處理，并與其他傳感器數據進行融合。這對車載計算平臺的處理能力和效率提出了較高的要求，尤其是在需要低延遲決策的情況下。

4）深度感知能力有限

相比激光雷達或毫米波雷達，車載攝像頭的深度感知能力較弱。雖然通過立體視覺技術可以實現一定程度的深度感知，但其精度和可靠性仍無法與其他感知硬件媲美。

5）惡劣天氣影響

在大雨、大雪或濃霧等惡劣天氣條件下，攝像頭的圖像質量會明顯下降，甚至可能完全失效。這對自動駕駛系統的穩定性和安全性構成挑戰，尤其是在需要全天候運行的情況下。

車載攝像頭作為自動駕駛感知硬件的重要一環，憑借其圖像識別和模式識別能力，為自動駕駛系統提供了豐富的視覺信息。然而，攝像頭在光照條件、深度感知和數據處理方面的局限性，需要通過多傳感器融合和技術進步來進一步改善。

慣性導航系統（INS）

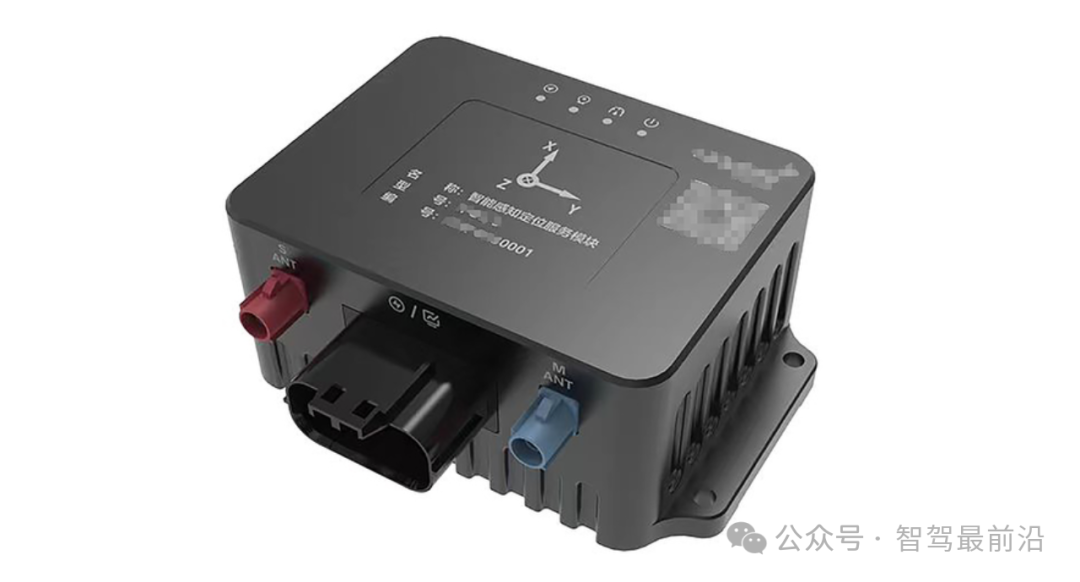

4.1 慣性導航系統的作用

車載慣導系統（Inertial Navigation System, INS）是一種利用慣性傳感器（如加速度計和陀螺儀）來測量和計算車輛位置、速度和姿態的導航系統。在自動駕駛中，慣導系統通常與GPS、攝像頭、雷達等其他傳感器結合使用，為車輛提供精確的定位和動態信息。

1）車輛姿態檢測

慣性導航系統能夠?qū)崟r監測車輛的姿態變化，包括加速度、角速度等參數。這些信息對于車輛的穩定控制和安全駕駛至關重要。例如，在轉彎或坡道行駛時，INS可以幫助自動駕駛系統調整車輛的姿態，防止側翻或失控。

2）精確定位與軌跡推算

INS通過累加加速度和角速度，可以推算出車輛的當前位置和運動軌跡。這對于自動駕駛車輛在沒有GPS信號或信號較差的環境（如隧道、地下停車場等）中仍能保持準確定位具有重要意義。

3）自動駕駛系統的冗余支持

INS作為一種獨立的導航手段，可以在GPS失效或傳感器融合系統出現問題時，提供額外的定位和導航信息，增強系統的可靠性和安全性。

4）車輛運動狀態監測

INS可以監測車輛的加速度、速度和轉向角度，為自動駕駛系統的動態決策提供參考數據。例如，INS可以檢測車輛的急加速、急剎車或急轉彎行為，從而觸發相關的安全保護措施。

4.2 慣性導航系統的技術原理

慣性導航系統的核心技術是慣性測量單元（IMU），通常由加速度計和陀螺儀組成。

1）加速度計

加速度計用于測量車輛在各個方向上的加速度變化。通過累加加速度，可以推算出車輛的速度和位移。這些信息可以幫助自動駕駛系統了解車輛的運動狀態。

2）陀螺儀

陀螺儀用于測量車輛的角速度，即車輛在各個軸向上的旋轉速率。陀螺儀的輸出可以用來推算車輛的姿態變化，包括滾動角、俯仰角和偏航角等。

3）姿態推算與校正

INS通過加速度計和陀螺儀的輸出數據，計算車輛的姿態和運動軌跡。由于慣性測量具有累積誤差，INS通常結合其他傳感器（如GPS、里程計等）進行校正，以提高定位精度和可靠性。

4）實時數據融合

現代INS系統通常與其他傳感器數據進行實時融合，如GPS、激光雷達、毫米波雷達等，以提供更精確和穩定的定位與導航信息。這種多傳感器融合技術可以顯著提升自動駕駛系統的感知和決策能力。

4.3 慣性導航系統的局限

1）累積誤差問題

INS的主要挑戰是累積誤差問題。由于加速度計和陀螺儀的測量誤差會隨著時間積累，導致定位精度逐漸下降。因此，INS通常需要與其他傳感器數據進行融合，以糾正誤差并提高整體精度。

2）成本與復雜性

高精度慣性導航系統的成本較高，特別是在需要長時間高精度工作的情況下，INS的復雜性和維護成本也隨之增加。這在一定程度上限制了其在大眾市場上的應用普及。

3）對環境變化的敏感性

INS的性能可能受到環境變化的影響，如溫度、濕度等因素可能導致傳感器的漂移和測量誤差。因此，INS通常需要定期校準和維護，以確保其工作穩定性和精度。

4）融合算法的挑戰

由于慣性導航系統的數據融合涉及多個傳感器和復雜的算法設計，因此如何高效地融合多源數據，減少誤差，提高定位精度，仍是一個重要的技術挑戰。

超聲波雷達

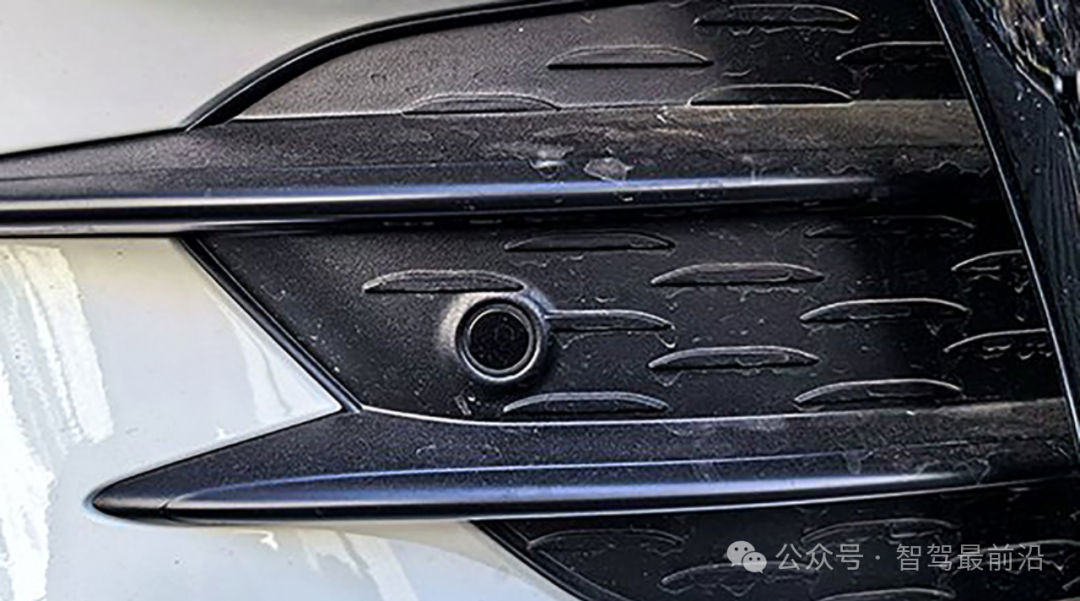

5.1 超聲波雷達的作用

超聲波雷達在自動駕駛中主要用于短距離感知和低速環境下的導航。超聲波雷達利用超聲波對前方障礙物進行探測。超聲波發生器向某一方向發射超聲聲波，聲波在空氣中傳播時碰到障礙物原路返回，超聲波接收器收到回波停止計時。根據超聲波在空氣中傳播的速度和傳播的時間差，可以計算出傳感器距離障礙物的距離，超聲波雷達可以應用在多個駕駛場景下。

1）低速停車輔助

超聲波雷達在車輛低速行駛時，尤其是在停車或狹窄空間內移動時，提供距離檢測和障礙物感知。這對于防止碰撞和確保安全停車具有重要作用。

2）近距離物體檢測

在車輛周圍的盲區內，超聲波雷達能有效檢測近距離的物體，如低矮障礙物、行人或小型動物，防止車輛在低速行駛時發生意外碰撞。

3）輔助自動泊車系統

超聲波雷達是自動泊車系統的關鍵組成部分，通過探測停車位的邊界和車距，為自動駕駛車輛提供必要的環境信息，使其能夠順利完成停車操作。

5.2 超聲波雷達的技術原理

超聲波雷達的工作原理基于聲波反射，即通過發射高頻聲波（通常在20-40kHz范圍內），并接收從物體表面反射回來的聲波信號來測量物體與雷達之間的距離。其技術原理可以分為以下幾個步驟：

1）聲波發射與接收

超聲波雷達通過換能器發射超聲波，當聲波遇到障礙物時，會發生反射。反射波由換能器接收并轉化為電信號。

2）時間測量與距離計算

超聲波雷達通過測量聲波從發射到接收的時間差，計算出聲波傳播的距離。由于聲波在空氣中的傳播速度已知，因此可以通過簡單的時間-距離關系公式來計算物體與雷達之間的距離。

3）多換能器系統

為了提高探測范圍和精度，超聲波雷達系統通常采用多個換能器協同工作，覆蓋車輛周圍的不同方向。這種多換能器配置可以生成一個更全面的環境感知圖。

4）環境適應性與信號處理

超聲波雷達系統還需要考慮信號處理技術，以濾除噪聲和干擾，尤其是在復雜的城市環境中。通過適應不同的環境條件，雷達系統能夠在各種天氣條件下維持穩定的性能。

5.3 超聲波雷達的局限性

超聲波雷達在自動駕駛中提供了重要的近距離感知支持，尤其在低速行駛和停車等應用場景中。超聲波雷達的作用更是尤為重要，但超聲波雷達依舊存在很多的局限。

1）探測范圍有限

超聲波雷達的探測距離通常較短，通常在數十厘米到數米之間，這使其只能在低速和近距離環境下有效工作。在高速行駛或遠距離感知中，超聲波雷達的作用相對有限。

2）對環境依賴性強

超聲波雷達的性能受環境影響較大，如溫度、濕度和風速等因素可能導致聲波傳播速度和反射特性的變化，影響探測精度。此外，超聲波雷達對軟性、吸音材料（如衣物、泡沫等）的檢測能力較弱，這些材料可能無法反射足夠的聲波信號，從而導致探測失效。

3）信號干擾與噪聲

在城市環境中，可能存在其他聲波信號或電磁干擾，影響超聲波雷達的檢測效果。這種干擾可能導致錯誤警報或檢測不到實際存在的障礙物。

4）分辨率較低

超聲波雷達的分辨率相對較低，難以識別復雜的物體形狀和細節信息。因此，它通常與其他高分辨率傳感器（如攝像頭或激光雷達）結合使用，以提供更全面的環境感知。

5）實時處理能力

盡管超聲波雷達的數據處理相對簡單，但在多換能器系統中，仍然需要實時處理多個信號，這對系統的計算能力提出了一定要求，尤其是在復雜環境中。

感知硬件融合及未來發展趨勢

在自動駕駛系統中，單一類型的感知硬件難以滿足復雜環境下的全面感知需求。因此，感知硬件融合成為實現高等級自動駕駛的關鍵。

6.1 感知硬件的多傳感器融合

感知硬件融合主要是指將來自激光雷達、毫米波雷達、車載攝像頭、慣性導航系統等多種傳感器的數據進行綜合處理，以生成更準確、更全面的環境感知結果。

1）數據層融合

在數據層融合中，各傳感器的原始數據被匯總并融合，以生成一個統一的環境模型。這種方法能夠在一定程度上保留各傳感器的原始特性，但對數據處理和計算能力的要求較高。

2）特征層融合

特征層融合指的是對各傳感器的輸出數據進行特征提取，并在特征層面進行融合。這種方法減少了數據量，同時保留了各傳感器的重要信息，在實際應用中較為常見。

3）決策層融合

決策層融合是指各傳感器獨立完成數據處理和分析，然后將處理結果進行融合，以做出最終決策。這種方法降低了系統復雜度，但對各傳感器的獨立處理能力有較高要求。

6.2 感知硬件融合的技術挑戰

盡管感知硬件融合在理論上可以提升自動駕駛系統的感知能力，但其在實際應用中仍面臨一些技術挑戰：

1）傳感器異構性

不同類型的傳感器在工作原理、數據格式、時間同步等方面存在異構性，如何有效解決這些問題，實現數據的無縫融合，是一個重要的技術難題。

2）數據同步與校準

多傳感器系統需要實現高精度的數據同步與校準，以確保融合結果的準確性和一致性。時間戳誤差、空間對準誤差等問題可能會影響融合結果的質量。

3）計算資源需求

多傳感器融合通常需要大量的計算資源和高效的算法支持，如何在保證實時性的前提下，提升數據處理效率，是融合技術面臨的一個挑戰。

4）冗余與容錯設計

為了提高系統的魯棒性和可靠性，感知硬件融合系統通常需要設計冗余和容錯機制，以應對傳感器故障或異常情況。這增加了系統的設計復雜性和實現難度。

6.3 感知硬件的未來發展趨勢

隨著自動駕駛技術的不斷演進，感知硬件的發展趨勢也逐漸明晰。感知硬件作為自動駕駛系統的核心組件，其融合與發展直接關系到自動駕駛技術的進步和商業化前景。通過不斷的技術創新和優化，未來的感知硬件將更加智能化、集成化，為實現真正的自動駕駛鋪平道路。

1）感知硬件的集成化

未來的感知硬件將朝著高度集成化方向發展，多個傳感器可能會被集成到一個硬件模塊中，以減少體積和功耗，提高系統的緊湊性和可靠性。

2）人工智能驅動的感知算法

人工智能和深度學習技術將在感知硬件的數據處理和融合中發揮越來越重要的作用。通過訓練深度神經網絡，感知系統可以實現更精準的目標識別與環境理解。

3）高精度、高可靠性

未來的感知硬件將更加注重高精度和高可靠性，尤其是在極端天氣、復雜交通環境下的感知能力。這需要硬件和算法的同步提升，以及更嚴格的測試與驗證過程。

4）成本與可普及性

隨著感知硬件技術的成熟，其成本將逐漸下降，從而推動自動駕駛技術的大規模普及。這要求在研發過程中不斷優化設計，尋找性價比更高的解決方案。

結論

在自動駕駛的發展進程中，感知硬件扮演著不可或缺的角色。從激光雷達到毫米波雷達、車載攝像頭，再到慣性導航系統，每一種感知硬件都有其獨特的優勢和局限性。通過感知硬件的多傳感器融合，自動駕駛系統能夠在復雜、多變的環境中實現更高的感知精度和安全性。

未來，隨著技術的不斷進步和市場的逐漸成熟，感知硬件將在自動駕駛系統中變得更加智能、高效和經濟。感知硬件的持續發展不僅將推動自動駕駛技術的突破，還將為智慧交通和智能城市的發展注入新的活力。
